晶振作為電子系統的核心組件，產生著穩定的時鐘信號與頻率參考。然而，情況千變?nèi)f化，或許我們得面對更換晶振的現實。也許是設備故障，也許是我們對頻率的需求發生了變化，又或許是其他的需求。無論何種原因，替換晶振絕非簡單的換個部件那么簡單，其中的門道您未必了解。本文將深入探討晶振更換的奧秘，確保您手中的新晶振能夠迅速投入工作。

  1、封裝和尺寸：

  封裝類型和尺寸在選擇替代晶振時確實是非常重要的因素。

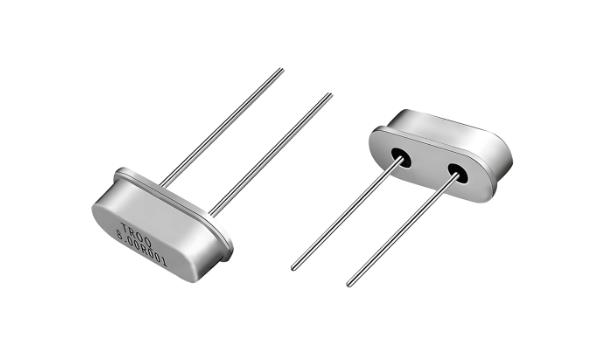

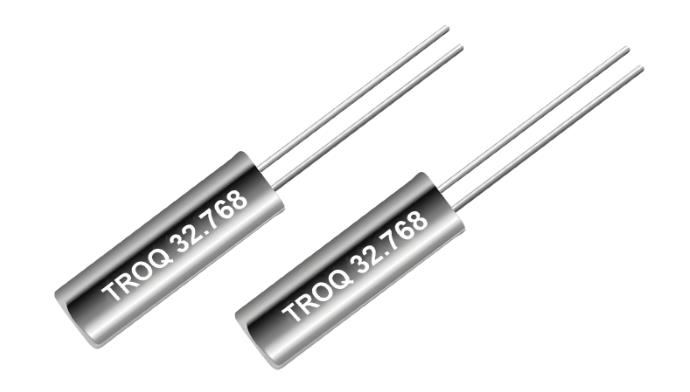

  1.插針式(DIP)：這些是傳統的、分離的元件，可以通過針腳直接插到PCB上的預留孔中。這種封裝類型的晶振在設計和生產上相對容易，并且通常具有較好的電氣性能。但是，由于它們占用的PCB空間較大，所以對于一些緊湊的設計來說可能并不適合。

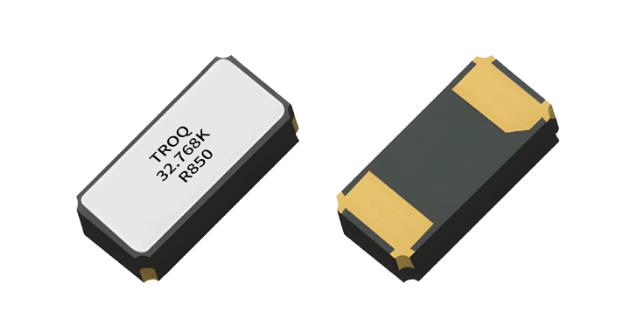

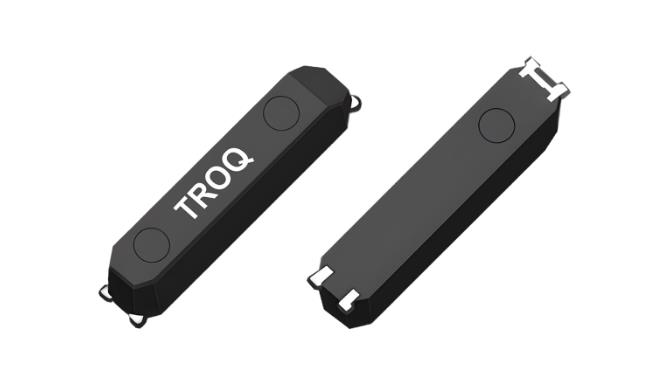

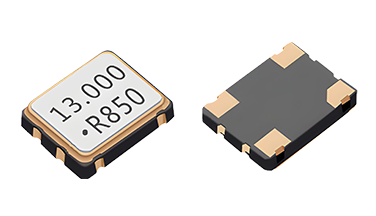

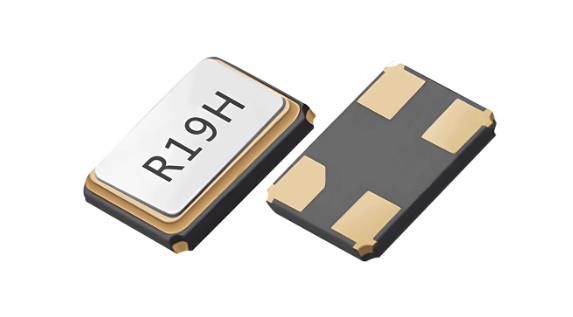

  2.表面貼裝(SMD)：這種封裝類型的晶振片直接焊接在PCB的表面，從而大大減少了所占用的空間。這種封裝類型的晶振通常用于需要小尺寸和高可靠性的應用中，例如手機、平板電腦和其他消費電子產品。

  3. 尺寸：在選擇替代晶振時，確保其尺寸與原始晶振相匹配是非常關鍵的。尺寸不匹配可能會導致安裝問題，可能需要修改PCB設計或者采用其他適應性措施。還要注意晶振的長寬比例，因?yàn)檫@可能會影響到它的電氣性能。

  4.安裝：要確保新的晶振可以輕松地安裝在您的PCB上，不會對周圍的元件或走線產生不利影響。此外，也要考慮在生產過程中更換晶振的難易程度。

  5.電氣性能：雖然這可能不完全取決于封裝類型和尺寸，但電氣性能也是必須要考慮的因素。您需要確保替代晶振能提供與原始晶振相似的頻率和精度。

  6.熱性能：表面貼裝晶振通常具有更好的熱性能，能夠更快地散發熱量，從而在高溫環境下保持穩定的性能。這可能是一個需要考慮的重要因素，特別是對于那些工作在高溫環境中的應用。

  2、負載電容：(無源)

  對于無源晶振而言，存在兩種常見的諧振方式，即串聯諧振和并聯諧振，它們對應于不同的負載電容要求。在互換或替換晶振時，除了要求標稱頻率相同外，確保負載電容一致也是非常重要的條件。如果負載電容不匹配，可能會導致振蕩頻率偏離標稱值，甚至造成電路工作異常。因此，為了確保晶振互換的正常工作，需要同時滿足以下條件：

  1.標稱頻率相同：晶振的頻率是電路設計的重要參數，互換的晶振器應具有相同的標稱頻率，以確保它們?cè)诠ぷ鲿r(shí)產生相同的振蕩頻率。

  2.負載電容一致：負載電容是晶振工作的重要參數，其大小直接影響晶振的振蕩頻率。如果負載電容不匹配，可能導致振蕩頻率偏離標稱值，甚至造成電路工作異常。因此，在互換或替換晶振時，需要確保負載電容一致。以適配電路中的設計要求。

  3、電壓(有源)：

  選擇有源晶振的時候，工作電壓確實是一個重要的考慮因素。有源晶振通常需要一個穩定的電源電壓以維持其準確的振蕩頻率。如果電源電壓不正確或不穩定，可能會導致晶振的頻率偏移，從而影響設備的性能和穩定性。因此，在選擇替代有源晶振時，需要確保替代晶振的工作電壓范圍與系統提供的電源電壓兼容。

  4、輸出波形(有源)：

  不同的晶振可能會產生不同的輸出波形。在更換晶振時，需要確保新晶振的輸出波形與原晶振相同，否則可能會影響設備的正常工作。

  5、頻差：

  頻差指的是替代晶振的輸出頻率與原始晶振之間的差異。在某些應用中，頻差必須在可接受范圍內，以確保系統的時序和同步操作正常工作。因此，在選擇替代晶振時，我們應該確保其頻率與原始晶振相近，并且在系統要求的頻率范圍內。選擇一個頻差較小的替代晶振將有助于保持系統的時鐘穩定性。

  6、工作溫度：

  了解原始晶振的工作溫度范圍是非常重要的。我們需要選擇一個替代晶振，其工作溫度范圍能夠滿足系統的要求。如果系統在高溫或低溫環境中運行，我們需要確保替代晶振能夠在所需的溫度范圍內提供可靠的性能。優化選擇工作溫度范圍適合系統要求的替代晶振，將有助于確保系統在各種環境條件下都能正常運行。

  7、頻率：

  替代晶振的輸出頻率是選擇的關鍵因素之一。確保替代晶振的頻率滿足系統對時鐘信號的要求，以確保正常的時序和同步操作。在選擇替代晶振時，我們應該注意其頻率穩定性和準確性，以及在長期使用中的頻率漂移。

  在更換晶振時，只有對這些要點有深入的了解并正確實施，才能確保新晶振能夠迅速并有效地投入工作。這樣，無論是因?yàn)楹畏N原因需要更換晶振，都能夠從容應對，讓電子設備始終保持最佳的工作狀態。也可以咨詢相關晶振廠家的FAE工程師匹配選型，troq創捷電子集晶振設計、研發、生產及銷售一體的晶振制造商。
