晶體振蕩器是現代電子設備中常見的關鍵組件之一，用于生成穩定的時鐘信號和頻率。其在通信、計算機、無線電，汽車電子等領域起著至關重要的作用。然而，晶體振蕩器的性能會隨著時間和環境條件的變化而受到影響，可能導致頻率不穩定或故障。因此，準確測試晶體振蕩器的好壞對于確保電子設備的正常運行至關重要。

  壞晶振的癥狀

  一個壞的晶體振蕩器可能會表現出以下一些癥狀：

  1.頻率不穩定：

  有問題的晶體振蕩器可能會表現出頻率不穩定的癥狀。頻率可能會隨時間波動或變化，偏離預期或規定的頻率。

  2.頻率偏移：

  振蕩器可能會有一個固定的頻率偏移，意味著它會始終以與預期值不同的頻率工作。這可能導致計時錯誤或電子系統中的不正確同步。

  3.無振蕩信號：

  在某些情況下，有問題的晶體振蕩器可能根本無法振蕩，導致缺少時鐘信號。這可能導致相關的電子設備發生故障或根本無法工作。

  4.間歇性故障：

  晶體振蕩器可能會間歇性地工作，有時正常運行，有時失效或產生不可靠的信號。這可能是由于松動的連接或內部元件問題引起的。

  5.啟動問題：

  有問題的晶體振蕩器可能導致系統啟動困難。由于振蕩器無法提供穩定的時鐘信號，設備可能出現延遲或無法正確初始化。

  6.通信錯誤：

  晶體振蕩器常用于通信系統中，用于建立精確的數據傳輸時序。如果振蕩器故障，可能會導致通信中的錯誤或中斷，造成數據損壞或丟失。

  如何測試晶振的好壞?

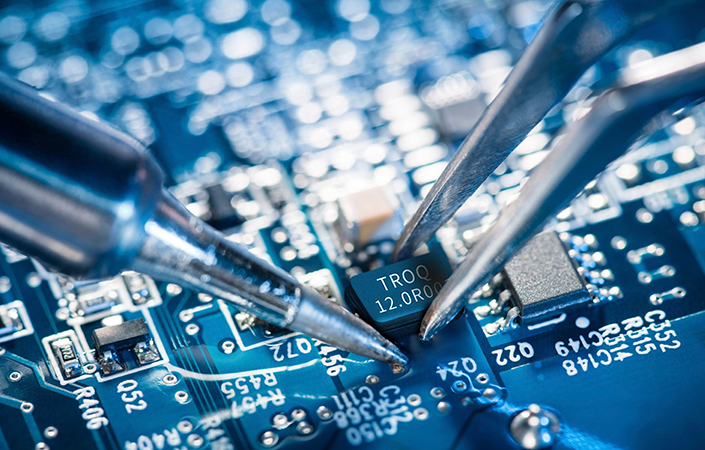

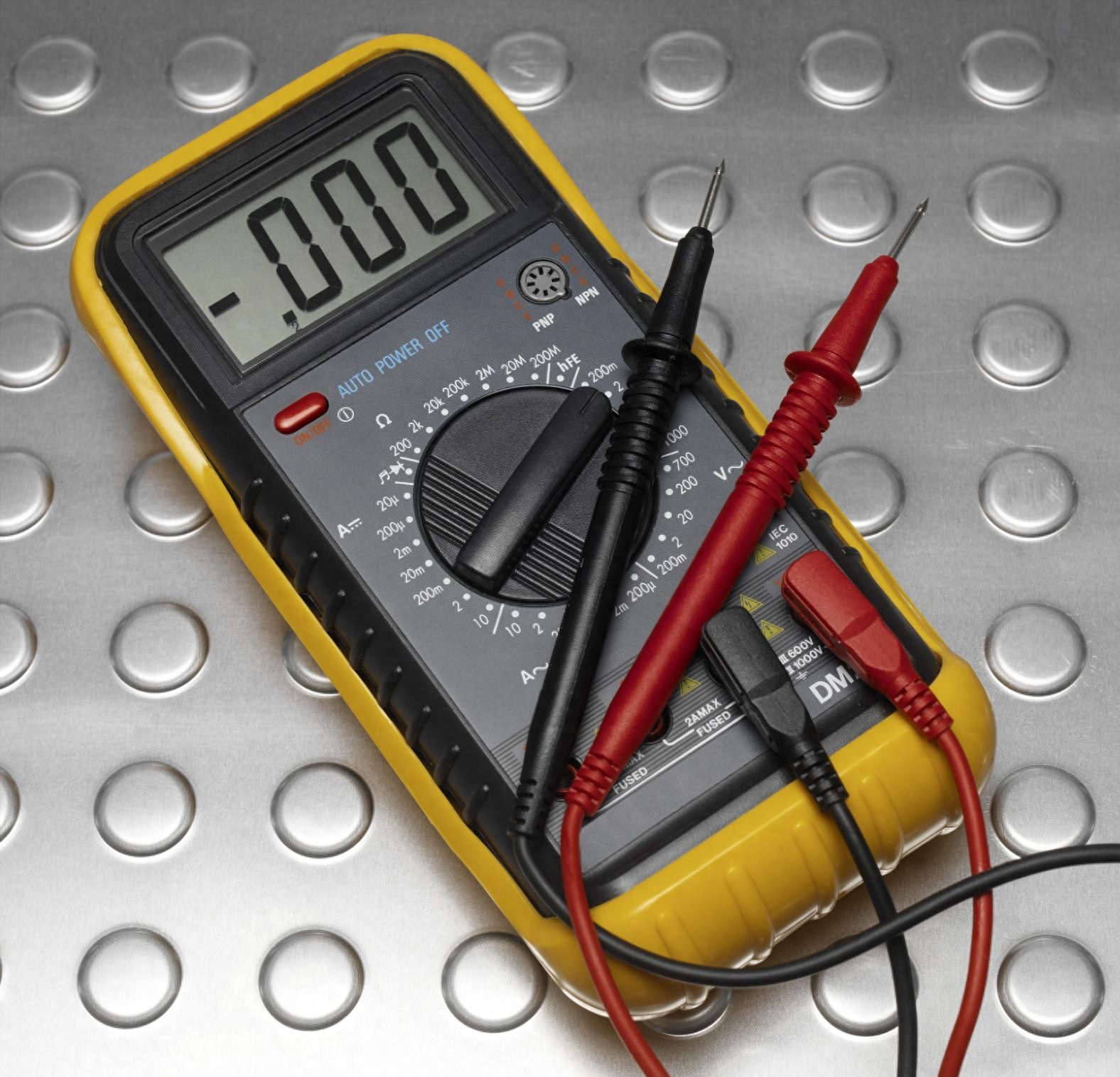

  1、使用萬用表測量電阻值：

  將萬用表調至適當的電阻測量范圍(例如R×10k)，然后將測試引線分別連接到晶體振蕩器的兩個引腳上。如果測量結果顯示電阻值為無窮大，表明晶體振蕩器沒有短路或漏電現象。

  2、測量電容值：

  使用萬用表的電容檔，測量晶體振蕩器的電容值。正常情況下，一個健康的晶體振蕩器的電容值應在幾十至幾百(pF)之間。如果測量結果明顯低于正常范圍，可能表示晶體振蕩器損壞。

  3、頻率測量：

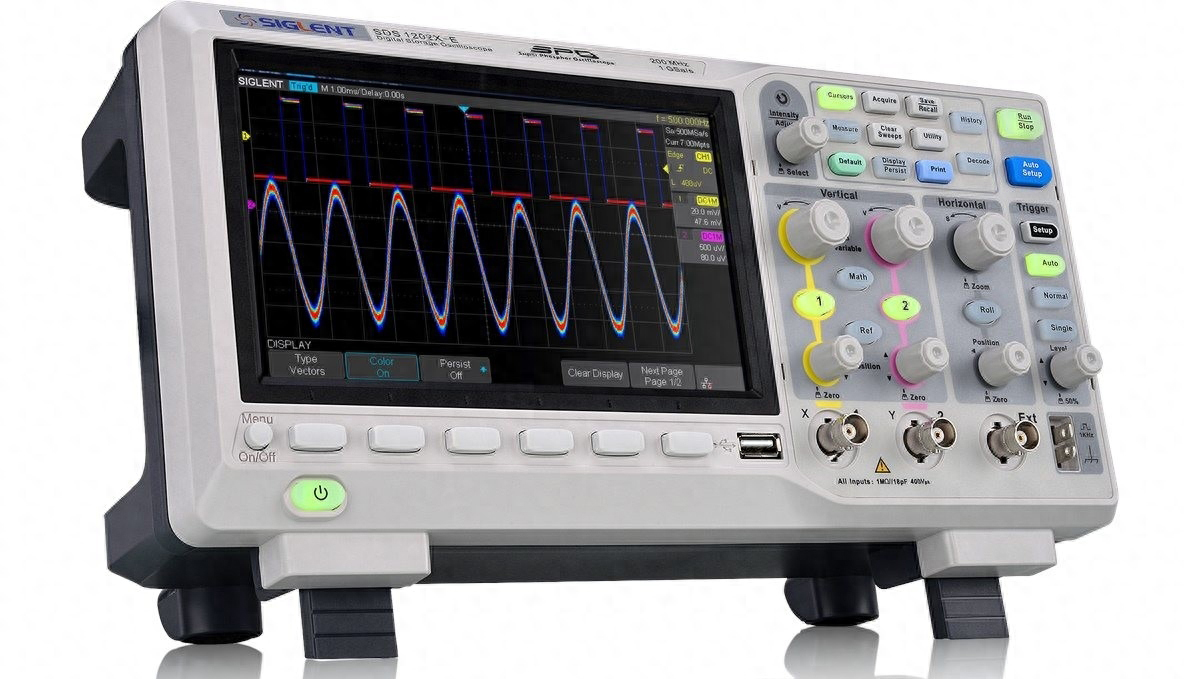

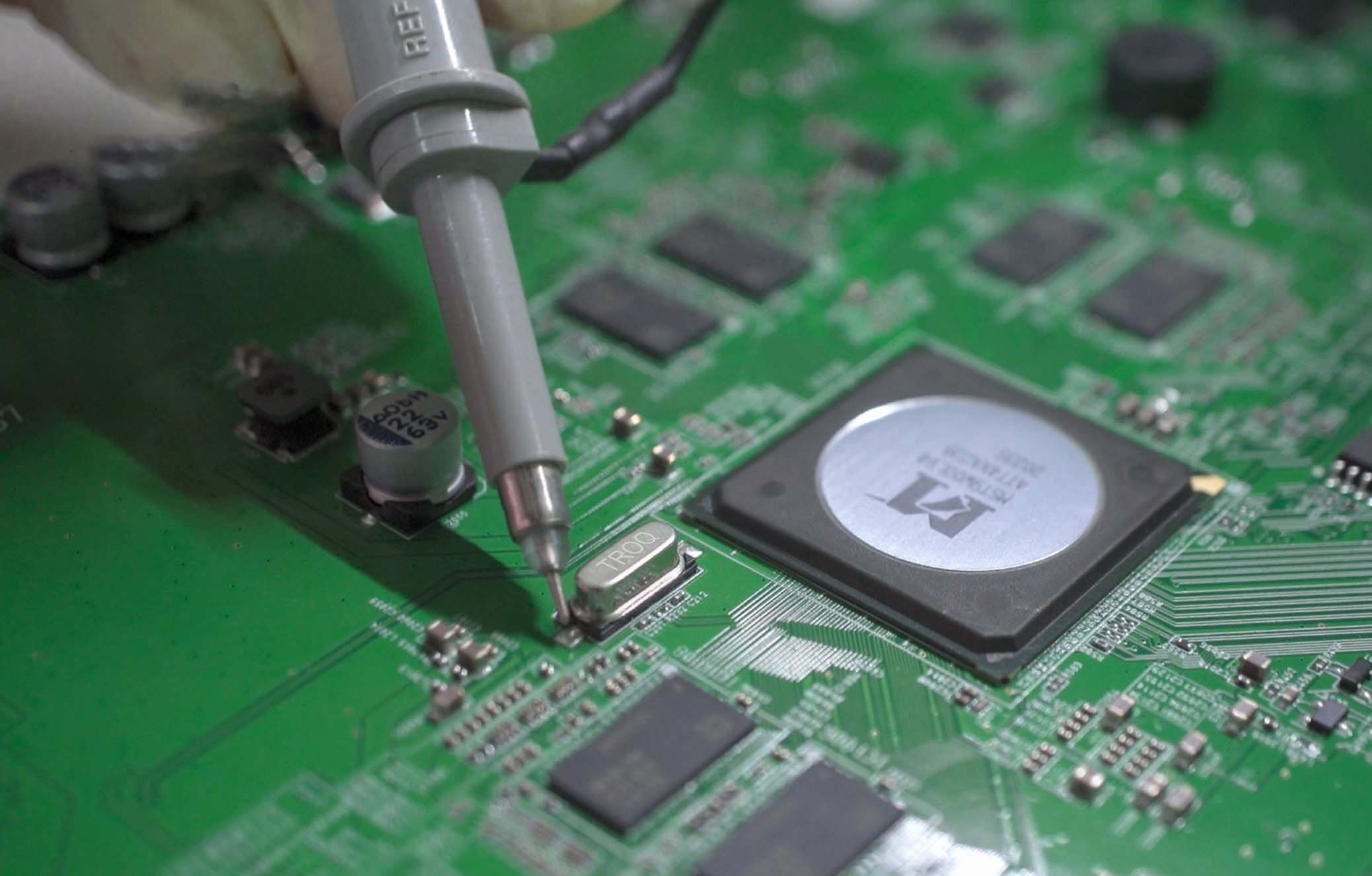

  測量晶體振蕩器的頻率是最重要的測試之一。這需要使用示波器或頻率計。將探頭或計數器連接到振蕩器的輸出引腳上，并觀察頻率讀數。將其與預期或規定的頻率進行比較。如果測量頻率與預期值明顯偏離，可能表示振蕩器存在故障。

  4、目視檢查：

  對晶體振蕩器及其周圍電路進行目視檢查。查看是否有任何物理損壞、松動的連接或燒毀的元件。有時，通過可見的損壞跡象可以識別出故障的振蕩器。

  5、信號完整性測量：

  使用示波器測量振蕩器產生的波形。檢查是否存在異常，如失真或不穩定的波形、過多的噪聲或不穩定的行為。健康的晶體振蕩器應該產生穩定且干凈的波形。

  6、負載電容驗證：

  晶體振蕩器通常需要特定的負載電容才能正確工作。驗證連接到振蕩器的負載電容是否與指定值相匹配。錯誤的負載電容可能會影響振蕩器的頻率穩定性和性能。

  7、溫度穩定性測試：

  一些應用要求晶體振蕩器在不同溫度下保持穩定的性能。通過將振蕩器放置在不同溫度環境中，并檢查其頻率變化情況，評估其溫度穩定性。正常的晶體振蕩器應該能夠在規定的溫度范圍內保持穩定的頻率輸出。

  8、替換測試：

  如果你懷疑晶體振蕩器存在故障，一種故障排除方法是用相同類型的已知正常振蕩器進行替換。如果使用替換振蕩器后系統或電路能夠正常工作，說明原始振蕩器確實存在故障。

  測試晶體振蕩器的好壞是維護電子設備穩定性和性能的關鍵步驟。然而，如果在測試過程中遇到困難或不確定，建議尋求專業人士的幫助，以獲得準確的測試結果和適當的解決方案。
